Wie kann ich ein Jabra 9465/9470 Headset an ein Mitel 6867i inkl. Fernabnahme (EHS/DHSG) anschliessen?
Das Mitel 6867i verfügt gemäss Datenblatt über einen integrierten EHS-Adapter, um via Fernabnahme Telefonate direkt am Headset annehmen zu können, ohne eine Taste am Telefon drücken zu müssen.
So können normalerweise Anrufe auch dann angenommen werden, wenn ich mich gerade nicht am Arbeitsplatz befinde.
Die EHS-Unterstützung benötigt zunächst ein spezielles EHS-Kabel, welches neben den Kabeln für die Audioübertragung auch die EHS-Steuerkanäle ins Telefon einspeist.
Gehen Sie im Detail wie folgt vor:
Verkabelung
- Bestellen Sie das Jabra EHS-Kabel it der Artikel-Nr. 14201-10-FRV
- Entfernen Sie am Mitel 68xx bei der Headset-Buchse den Plastikadapter.
- Schliessen Sie die 2 Stecker am einen Ende des Kabels am Jabra-Headset an die Telefon-Buchse (blau) und an die EHS-/AUX-Buchse (rot) an
- Schliessen Sie das andere Ende des Kabels am Mitel-Telefon in die Headset Buchse.
- Starten Sie das Telefon neu.

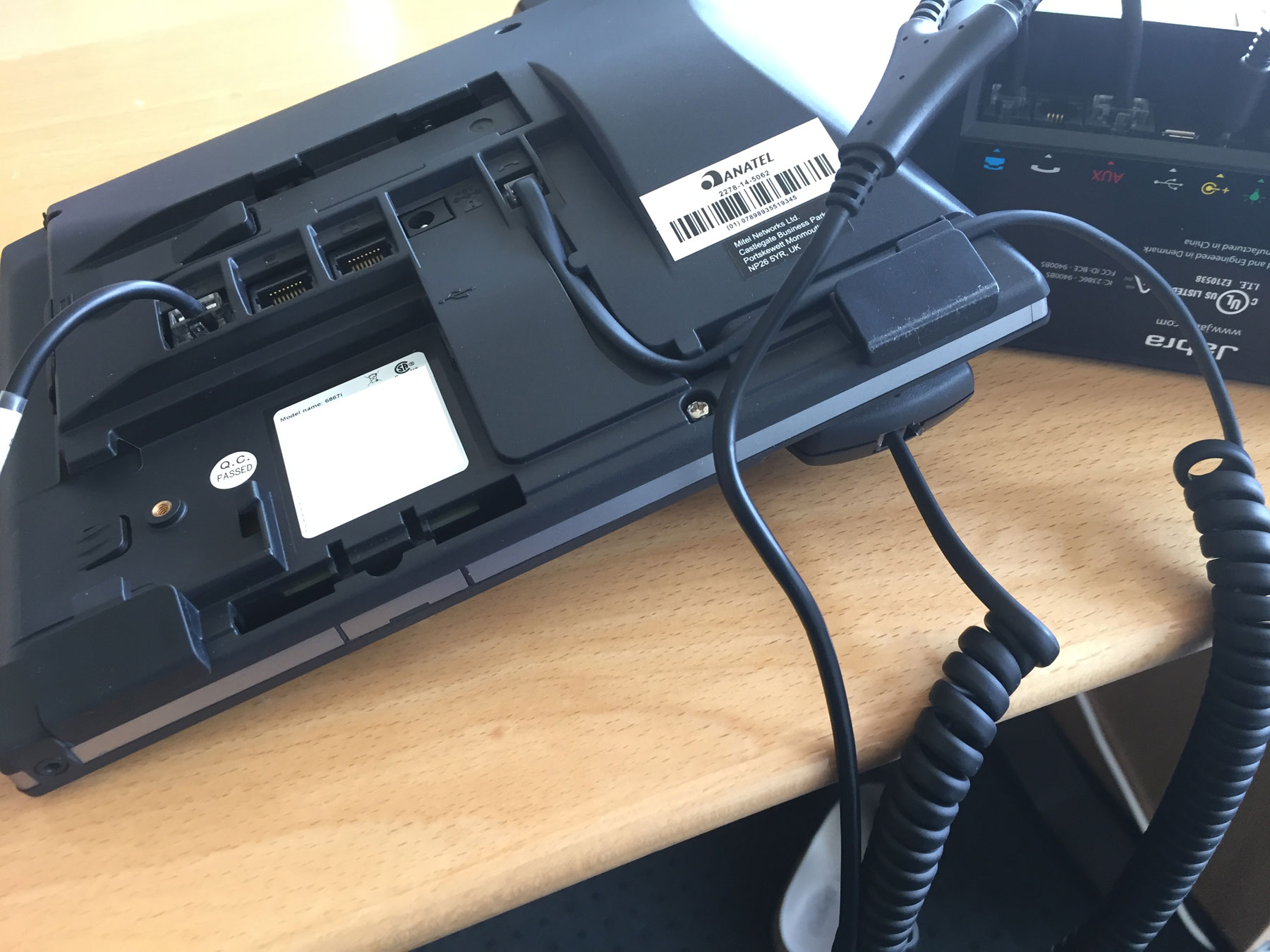

Hier ein Foto von der korrekten Verkabelung zwischen Jabra 94xx und Mitel 68xx:
Aktivierung der DHSG-Funktion auf dem Telefon:
- Zahnrädchen-Taste drücken

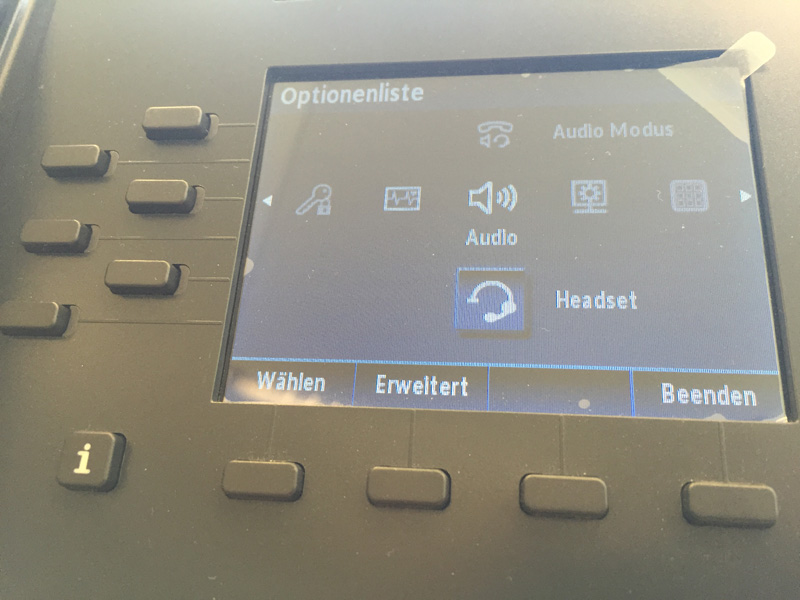

- 1 mal nach rechts drücken (Menpüpunkt “Audio” ist aktiv)
- 1 mal nach unten drücken (Menüpunkt “Headset” ist aktiv)
- Mit Häkchen bestätigen

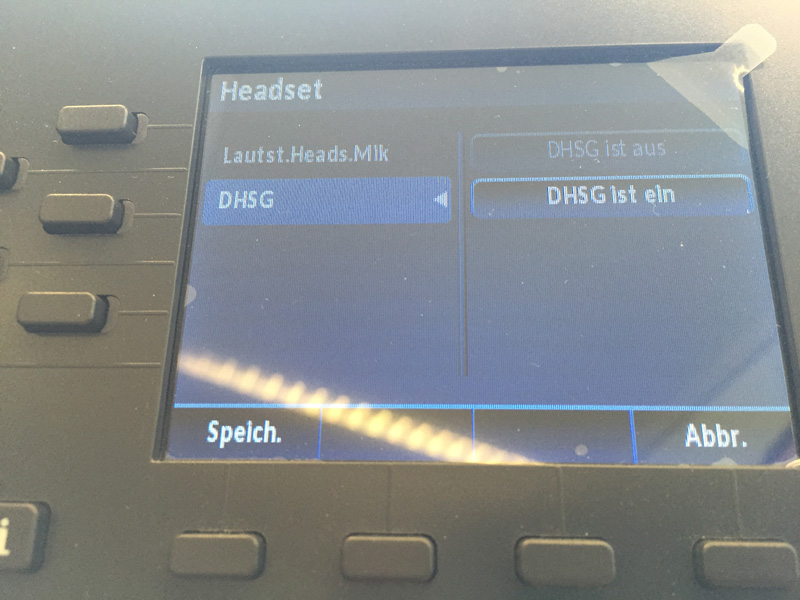

- 1 mal nach unten drücken (Menüpunkt “DHSG” ist aktiv)
- 1 mal nach rechts drücken (Menüpunkt “DHSG ist aus” ist aktiv)
- 1 mal nach unten drücken (Menüpunkt “DHSG ist ein” ist aktiv)
- Mit Häkchen bestätigen
Konfiguration Jabra 94XX Headset
- Setzen Sie das Jabra 94xx Headset auf Werkseintellungen zurück (Einstellungen > Telefon-Einstellungen > Konfiguration zurücksetzen).
- Führen Sie die Konfiguration auf dem Headset wie folgt durch:
- Sprache: Deutsch
- Weiter
- Tischtelefon anschliessen?: Ja
- Konfigurationsart: Geführt
- Weiter
- Weiter
- Weiter
- Land: Z.B. Schweiz
- Weiter
- Geben Sie auf Ihrem Mitel-Telefon die Rufnummer 043 500 25 88 ein und drücken Sie auf die Softkey-Taste “Wählen”
- Es beginnt der Freizeichen-Test. Nach kurzer Zeit sollte Ihr Headset die Anzeige “Glückwunsch, die Konfiguration des Tischtelefons war erfolgreich” anzeigen.
- Sie haben nun optional die Möglichkeit, noch ein Softphone oder ein Bluetooth-Telefon anzuschliessen.
- Am Ende wird Ihre Headset-Basis neu gestartet
Funktionstests:
- Nehmen Sie das Headset aus der Basis. Ihr Telefon sollte nun automatisch den “Hörer abheben” und sie hören ein Freizeichen auf dem Headset. Geben Sie die Zielrufnummer am Telefon ein und drücken Sie die Softkey-Taste “wählen”.
- Tragen Sie Ihr Headset auf dem Kopf. Rufen Sie Ihre eigene Rufnummer von einem anderen Telefon aus an. Neben Ihrem Telefon, sollte nach 1-2 Sekunden Verzögerung auch Ihr Headset einen Klingelton abspielen. Drücken Sie die kleine Bestätigungs-Taste auf der Rückseite des Headset. Sie sollten den Anruf damit angenommen haben und die Sprache sollte jetzt übertragen werden. Mit einem erneuten Knopfdruck auf die Bestätigungstaste auf der Rückseite des Headsets wird der Anruf aufgelegt.
